防爆型超音波洗浄機
 |
|
有機溶剤を間接的に超音波照射することで洗浄効率アップ、反応促進を目的とした装置です。
超音波振動子エリアをエアーパージし、エアーが設定圧力より低下した場合、インターロック機能により超音波発振が停止します。
超音波発振方式は周波数スイープ型にて駆動しています。
スイープ方式は振動体の振動子共振周波数に一度同調を取ればその同調周波数を中心にして、上下
０．５ＫＨｚの範囲で周波数スイープをかけながら振動子を駆動させます。
従って洗浄の液深･液温の変化で微妙に変化する共振周波数を常時カバーして、一定の超音波強度にて洗浄できます。
また、発振周波数が変化している為、定在波も変化して洗浄ムラの発生を少なくできます。

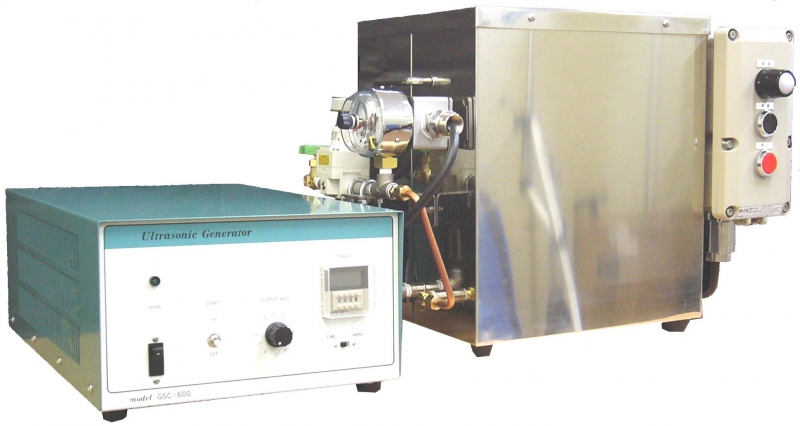

1．装置構成
| 超音波発振器 1台（非防爆エリア） 接点信号変換器（エアー圧力スイッチ用） 超音波洗浄槽 1台（防爆エリア） スイッチボックス（耐圧防爆型） エアー圧力スイッチ（バリア方式） |
２．用 途
| 電子及び電機工業 プリント基板、リレー接点、コネクター、サーキットブレーカー、液晶ガラス、ビデオ部品、フロッピーディスク、家電用部品等 精密及び光学工業 時計部品、カメラ部品、メガネレンズ、ベアリング、ミシン部品、光学機械、金属フィルター、硝子等 自動車工業 ピストンリング、燃料ポンプ、電装部品、点火プラグ、キャブレター 機械・メッキ工業 金型、歯車、各種バルブ、シリンダー、油圧部品、プレス部品、メッキ前処理 |
詳細データ
| 型名 | 出力 | 周波数 （kHz） |
振幅 （μm） |
ホーン | 発振器寸法 （mm） |
電源電圧・ 消費電力 |
|---|---|---|---|---|---|---|
| GSC600-10BS | 600W | 27/38 | 300W×460D×185H | AC100V・12A |
図面ダウンロード
| 参考資料 | 10L槽図面 三槽洗浄器写真 |
|---|---|
| 防爆洗浄槽について | イメージ |
